实验室研究与探索  2017 , 36 (5): 135-138

计算机技术应用

分布式变频无人值守换热站的监控系统设计

谢丽蓉1, , 魏志煌2, 程静1

1.新疆大学 电气工程学院,乌鲁木齐 830047
2.西北工业大学 自动化学院,西安 710072

Design of Monitoring System with Unattended Distributive Frequency Conversion Heat-exchange Station

XIE Lirong1, , WEI Zhihuang2, CHENG Jing1

1. College of Electrical Engineering, Xinjiang University, Urumqi 830047, China
2. School of Automation, Northwestern Polytechnical University, Xi’an 710072, China

中图分类号:  TP391

文献标识码:  A

文章编号:  1006-7167(2017)05-0135-04

收稿日期: 2016-09-10

网络出版日期:  2017-05-20

版权声明:  2017 《实验室研究与探索》编辑部 《实验室研究与探索》编辑部 所有

作者简介:

作者简介:谢丽蓉(1969-),女,湖南衡阳人,副教授,主要从事控制系统优化。Tel.:13579823332;E-mail:wzywwwxr@163.com

展开

摘要

针对新疆乌鲁木齐市荣和城青建热力公司的换热站,采用分布式变频技术,确定了分布式系统的水泵运行策略;利用MCGS组态软件对现场数据图形进行组态,建立换热站动态运行界面;通过PLC实现了换热站一、二网数据采集处理、触摸屏通信、设定值控制;采用Modbus协议,通过RS485转TCP模块经公共网络与监控中心进行通信,实现监控中心对各个换热站进行“三遥”操作。现场运行结果表明,该系统稳定性好,节能效果明显,成功解决了时段不同,热需求也不同的公共建筑的经济、舒适和节能供热问题。

关键词： 换热站 ; 分布式变频技术 ; 可编程逻辑控制器 ; 运行策略

Abstract

Based on the heat-exchange station of Urumqi city Ronghe Qingjian heating company, this paper gave method to determine the pumps arrangement of the distributed system, by using distributed frequency conversion. Then, many dynamic windows of the heat-exchange station were established in the use of the MCGS configuration software on the basic of the data and graphics on site. Besides, PLC realized the functions of primary and secondary heat networks’ data acquisition and processing, communication with touch screen, and the setpoint control. In order to achieve the function of communication with the monitor center, the RS485/TCP module was used via the Modbus protocol, then, the monitor center achieved the function for every heat-exchange station with ‘three remote’ operation. The result of filed operation shows that this system is stable, the effect of energy saving is significant, successful solves the problem that different public buildings need different heat demand in different period. It is economic, comfort and energy saving.

Keywords： heat-exchange station ; distributed frequency conversion technology ; programmble logic controller(PLC) ; operational strategy

0

PDF (1975KB) 元数据 多维度评价 相关文章 收藏文章

本文引用格式 导出 EndNote Ris Bibtex

谢丽蓉, 魏志煌, 程静. 分布式变频无人值守换热站的监控系统设计[J]. , 2017, 36(5): 135-138 https://doi.org/

XIE Lirong, WEI Zhihuang, CHENG Jing. Design of Monitoring System with Unattended Distributive Frequency Conversion Heat-exchange Station[J]. 实验室研究与探索, 2017, 36(5): 135-138 https://doi.org/

0 引 言

随着我国改革开放的进一步加深,生活水平的提高,节能技术的进步,城镇供热行业得到了迅速发展。然而,近年来环境不断恶化,国家对节能减排、保护环境提出了更高的要求。因此在保证系统稳定,用户舒适的前提下,提高城市供热系统的监控运行水平,降低能耗和热耗,提高效率,达到最优效果,是未来发展的必然趋势[1-4]。

本文结合乌鲁木齐市荣和城青建热力公司改造项目,确定该供热系统的布置形式和运行调节方案,采用PID和采样控制算法,选择西门子PLC224作为现场控制器为主的硬软件,采用分布式变频技术,实现无人值守,自动调节的调控体系[5]。

1 系统构成

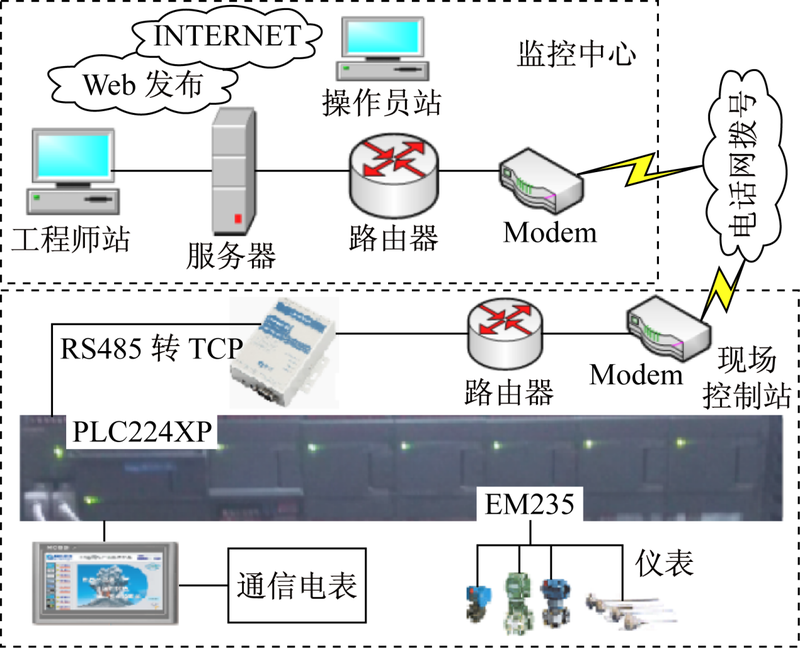

分布式监控系统[7-8]按照功能可分为两大部分:监控中心、现场控制站。由于现场PLC224XP没有网络接口,采用C2000的RS485转TCP,然后通过电话网拨号,利用C2000的虚拟串口管理程序在监控中心虚拟对应的串口,采用modbus通信协议实现监控中心与现场控制站的通信。换热站的监控系统示意图见图1。

显示原图| 下载原图ZIP| 生成PPT

图1   换热站的监控系统示意图



现场控制站的核心是采用西门子的PLC224XP。现场温度、压力、流量、液位仪表通过变送器变成标准4~20 mA信号,然后送入模拟量采集模块EM235,自动控制实现一次网加压泵、二网循环泵、补水泵的变频控制。同时现场采用昆仑通泰的触摸屏,实现人机交互,现场巡检等功能。

监控中心负责对换热站的实时运行参数进行统一监测并可以实现全网调度和远程控制。

2 无人值守换热站控制方案

要实现无人值守,就是对一、二网的水泵进行合理控制,达到自动监测,调控功能[10-16]。

2.1 一次热网加压泵控制方案

热力站的基本控制策略就是要保证二次水出口有一个恒定的预设定温度,控制元件是换热器一次变频器,该变频器控制电机转速来调节换热器的一次热水流量。因此,可以采取4种控制策略如下:

(1) 手动定频率。通过操作人员手动给定频率来调节,主要用于前期调试所用。

(2) 定一网流量。通过检测一次流量值,将设定流量作为给定值,通过采用PI控制和采用控制的方法使一网的流量恒定在设定值左右。

(3) 分时段定二次供温。将预设定温度作为给定值(分时段修正),测量出水温度值作为反馈值,将偏差进行比例积分控制运算,输出控制指令给一次变频器,自动改变一次流量,保证二次供水温度的恒定。

(4) 经验曲线。换热站均安装了室外温度传感器,通过公式计算出当前的预设定温度或者由经验操作人员设定相应的经验曲线,根据经验曲线和室外温度值,系统自动计算最优二次供温设定点,然后利用PI控制和采用控制进行调节二次供温。

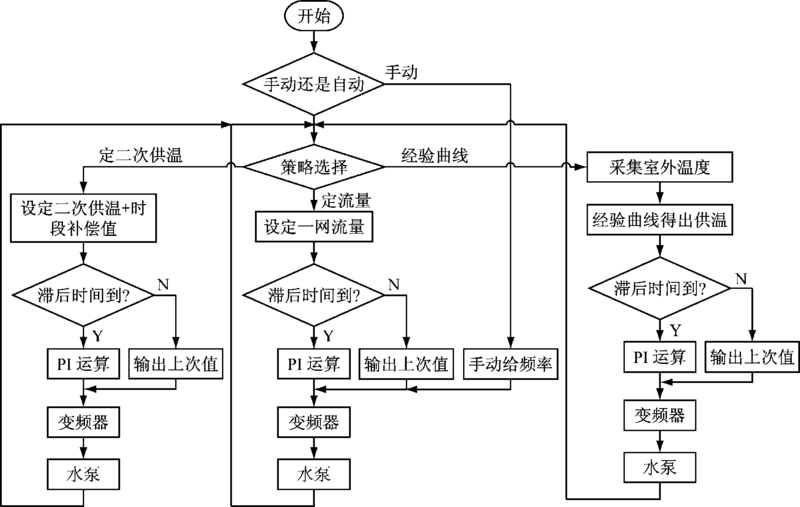

一次热网加压泵控制流程图如图2所示。

显示原图| 下载原图ZIP| 生成PPT

图2   一网加压泵控制流程图



2.2 二次热网循环泵控制方案

二次循环泵主要负责二次用户热水循环,主要要求二次压差满足一定值,使得热水能到达到每个用户中。因此采用的控制如下:

(1) 手动定频率。通过操作人员手动给定频率来调节,主要用于前期调试、检修所用。

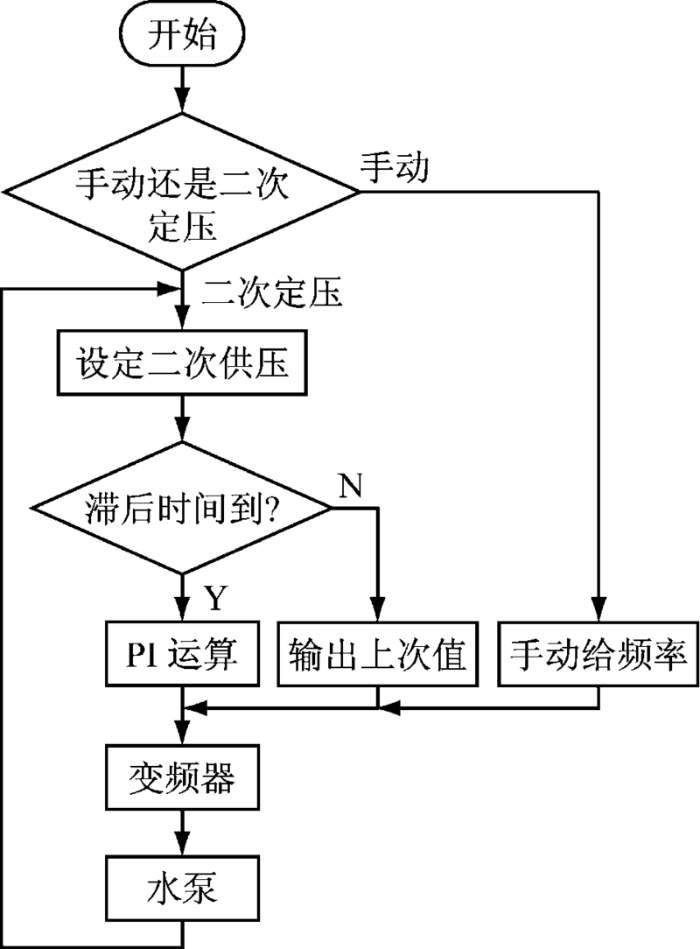

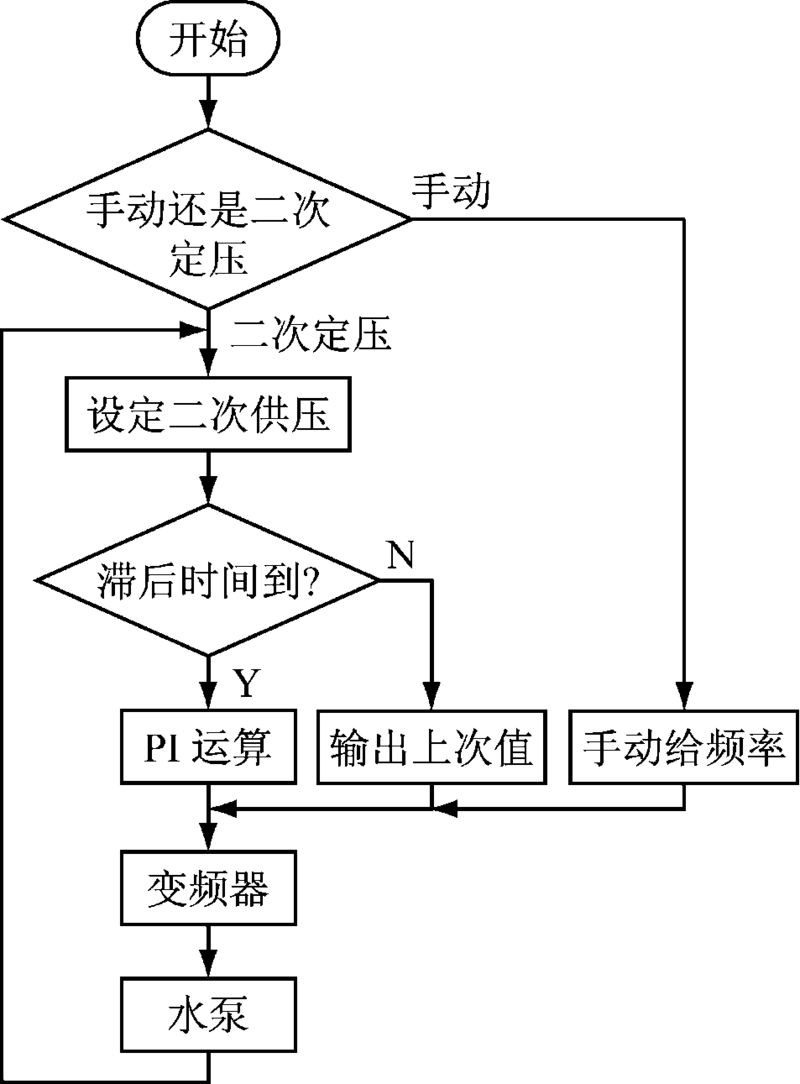

(2) 二次定压。通过采集二次供回压,计算其压差,与设定值进行比较,将偏差进行比例积分控制运算,输出控制二次循环泵的变频器,保证二次供回压恒定。二次热网循环泵控制流程图见图3所示。

显示原图| 下载原图ZIP| 生成PPT

图3   二网循环泵控制流程图



2.3 二次热网补水泵控制方案

为了保持热网运行的稳定性,热网补水系统还应保持一定的水压,即保持系统恒压点的压力恒定。考虑到热网漏水情况比较少,采取简单的逻辑控制补水,即根据要保持的水压值,设定一定大小的上下限,在水箱液位在安全液位之上时,低于下限开始补水直至上限值,然后停止补水泵补水。

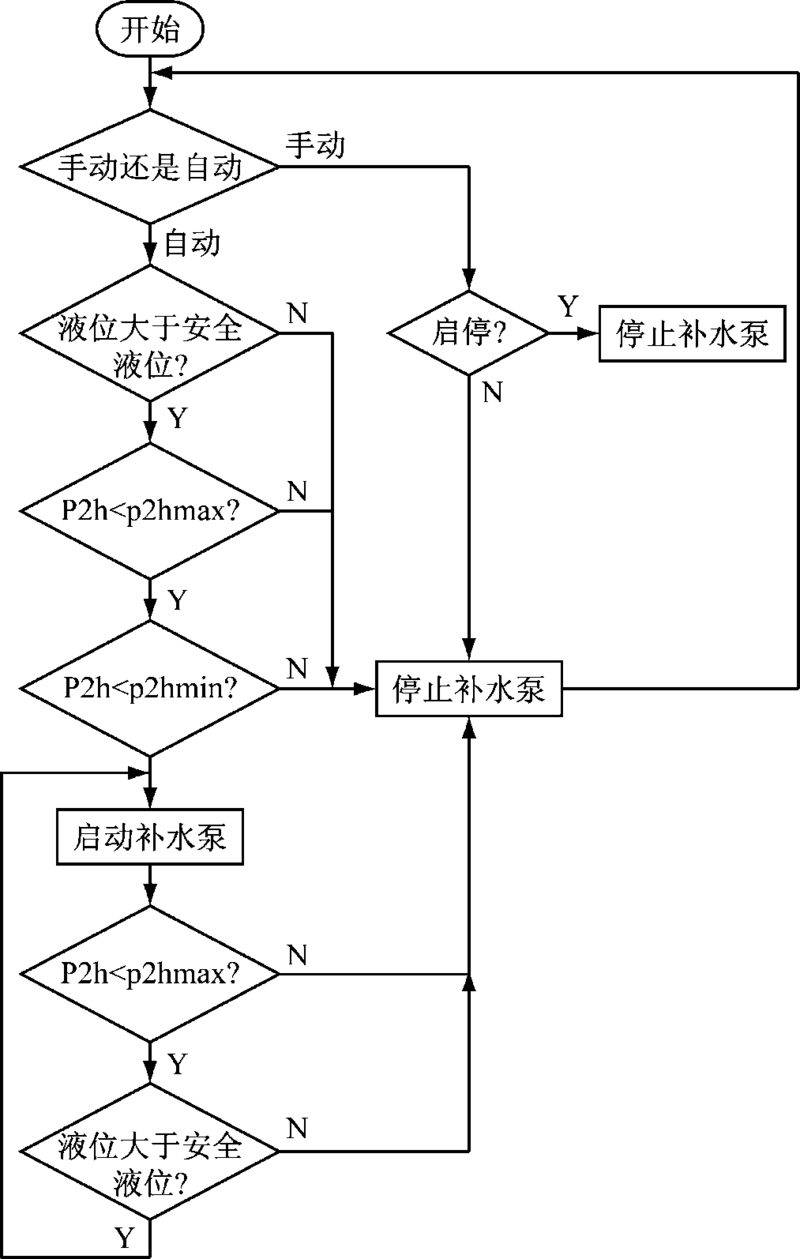

二次热网补水泵控制流程图如图4所示。

显示原图| 下载原图ZIP| 生成PPT

图4   二网补水控制流程图



2.4 室外温度补偿计算

系统设计中采用二网供温作为被控量,通过变频器调节一网加压泵的转速从而调节一网与二网的热量,使得二次供温稳定在设计值上。采用室外温度补偿时,由于室外温度是一个动态变化的量,故二网供水温度也是一个动态变化的量。设计出室外温度为某值得对应的二网供温,由于每个地方每个公司要求有所不同,开始设计出来的未必适用,故设计时采用手动输入室外温度与二网供温对应关系来修正曲线。

2.5 分时段补偿

系统的热用户不是每时每刻都在所在居民楼中,有些建筑白天有人,晚上基本无人,所以根据用户所在时刻设置了分时段进行二次供温补偿,当无人或者人少时,可以使供温稍微减少一些,当人多时刻,供温稍微提高一些,达到节省能耗,又使用户舒适。

2.6 分阶段变流调节

在供热系统的整个运行期间,随着室外温度的提高,分为几个阶段减少循环量,在同一调节阶段内,循环流量维持不变,实行质调节,这种调节是分阶段变流调节,分别吸收了质调节和量调节优点,又克服了两者的不足,达到最大节电效果。

3 控制系统的编程与通信

(1) PLC编程。按照程序设计标准绘制出程序结构框图;再根据工艺要求,绘制各功能单元的详细功能框图[9]。

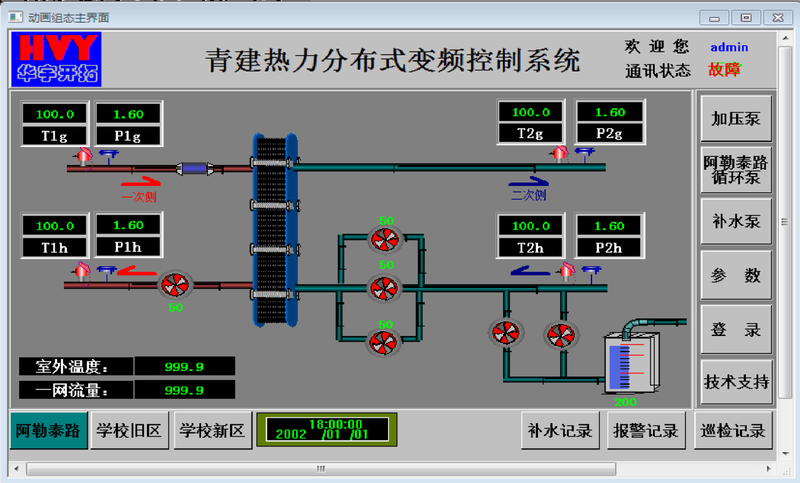

(2) 触摸屏编程。MCGS组态嵌入式监控系统软件是对触摸屏进行组态,支持多种设备通信和处理。四号站最终组态界面如图5所示。

显示原图| 下载原图ZIP| 生成PPT

图5   四号站主界面组态图

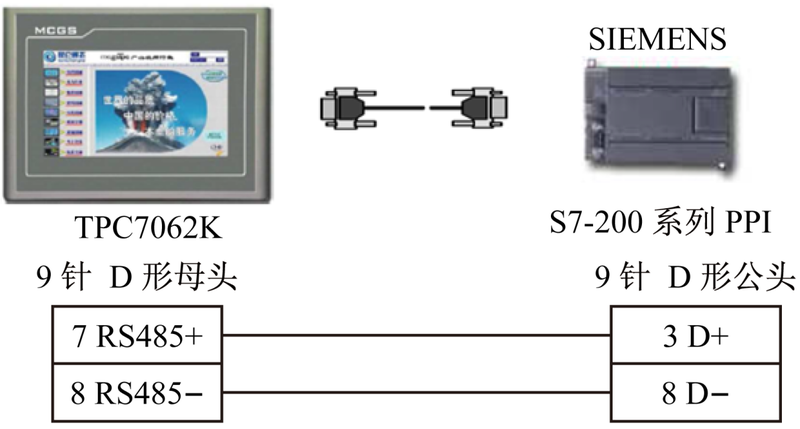

(3) 触摸屏通信。触摸屏与PLC224采用PPI通信,只需要简单的连接两根线,具体接线见图6。

显示原图| 下载原图ZIP| 生成PPT

图6   触摸屏与PLC224接线图



(4) PLC224XP与监控中心modbus通信。PLC采集的各种数据都保存在V区,而监控中心要想监控每个换热站,必须与换热站建立通信。

Modbus协议是Modicon公司提出的一种总线单主站,主从式的报文传输协议[6]。监控中心采用轮询方式对现场每个换热站进行通信。S7-200内部的数据存储区与MODBUS的0、1、3、4共4类地址的对应关系见表1所示。

表1   S7-200数据存储区与MODBUS地址的对应关系



MODBUS地址S7-200数据存储区
00001-00128Q0.0-Q15.7
10001-10128I0.0-I15.7
30001-30032AIW0-AIW62
40001-4XXXXT—T+2*(XXXX-1)

新窗口打开

表1中,T为S7-200中的缓冲区起始地址。如果已知S7-200中的V存储区地址,推算MODBUS地址的公式如下:MODBUS地址=40000+(T/2+1)。

4 监控中心

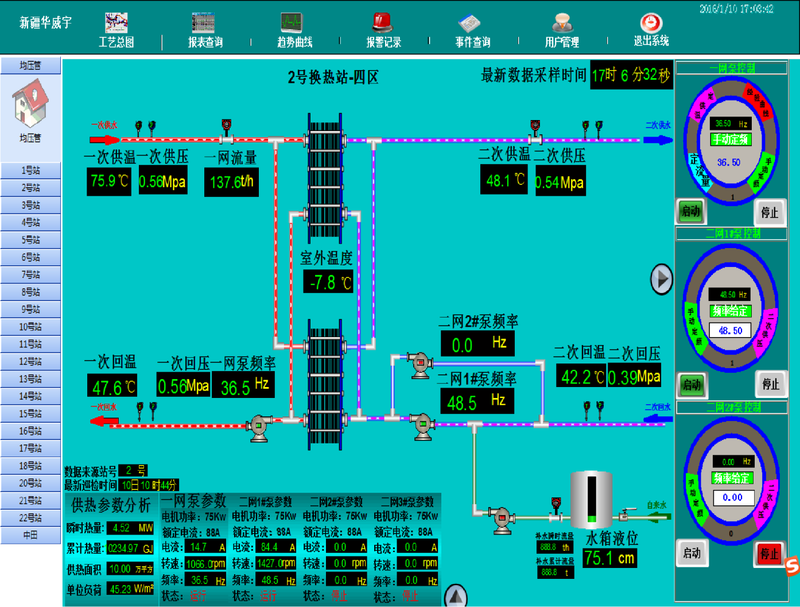

监控中心与每个换热站进行通信,然后获取各个换热站的温度、压力、流量等模拟量和水泵运行状态量,然后进行分析,然后进行相关指令下发,合理进行全网热力分配。图7是监控中心实时监控二号站的运行画面。

显示原图| 下载原图ZIP| 生成PPT

图7   监控中心实时运行画面



监控中心的具体功能如下:① 实时在线监控全部管网运行工况和具体参数,数据与现场保持一致,并用数字、实时和历史趋势图、历史曲线、实时曲线等方式显示数据。② 报警。对整个青建热力管网运行中的水箱液位、温度、压力进行高低限报警。③ 数据存储。能够将实时数据、报警信息进行存储,数据每隔10 min(参数可设置存入历史数据库,可随时调用、检索、查询、打印以供企业分析参考。④ 报表打印。可打印班、日、月、年生产报表、运行时刻趋势曲线图。⑤ 现场采集终端获取流量、温度、压力等现场生产数据后,通过TCP/IP通信方及时将数据发送到热力监控中心的服务器,实现了远程抄表,无需人工现场抄表,极大地提高了员工工作效率,降低了劳动强度。⑥ 实时监测现场设备巡检人员巡检情况。

5 结 语

本文结合乌鲁木齐市荣和城青建热力公司的换热站,利用分布式变频技术,确定分布式系统的水泵运行策略,实现无人值守方案,同时配备现场上位机对其进行动态数据监测,监控中心对其进行“三遥”操作,解决了针对随时段不同对热的需求也不同的公共建筑经济、舒适和节能供热。实践表明,分布式无人值守换热站对提高供热效率,减轻热力站工作人员的工作强度,保证节能优质供热、安全运行、经济节能、环境保护具有十分重要的作用。

The authors have declared that no competing interests exist.

参考文献

[1] 蒋建明,史国栋,李正明,等.

基于无线传感器网络的节能型水产养殖自动监控系统

[J]. 农业工程学报,2013(13):166-174.

DOI:10.3969/j.issn.1002-6819.2013.13.022      URL      [本文引用: 1]      摘要

水产养殖的规模化发展和人力成本的不断上升迫切需要建立水质参数的无人值守自动监控系统。该文提出了一种基于改进型低能耗分层分群协议(LEACH)的Zigbee无线传感网络的水质监测和基于西门子PLC的变频增氧控制系统。在LEACH-C通信协议中,由基站根据各节点剩余能量的估算值选定簇首,达到各节点供电电池剩余能量的均衡,同时从系统的实际控制精度出发,当节点测量到的溶解氧浓度值与上次发送值误差在0.02mg/L范围内时,不向簇首发送数据,达到节约供电电池能量的目的,经试验发现采用优化后的LEACH-C协议,比采用常规的LEACH协议网络有效寿命延长33.33%。适合鲈鱼生长的水体溶解氧质量浓度大于4.5mg/L,但随着浓度的上升增氧效率将逐步降低,因此设定应急增氧的区间为4.5～5.5mg/L。控制系统根据无线传感网络测量的溶解氧质量浓度值,采用PI-PID控制水体溶解氧浓度。保证了水体溶解氧质量浓度始终适合鱼类生长。通过试验验证,与人工粗略控制相比,这种控制方法大幅降低了人力成本和节约了51%的电能。该文可为水产养殖自动控制研究提供参考。
[2] 黄立臣,黄燕,雷亮,等.

蓟县滨河供热站变频调速控制系统应用及效益分析

[J]. 水利学报,2013(S1):102-105,110.

[3] 魏智,林力坤,吴锦奎,等.

自动控制技术在农村集中供水工程中的应用

[J]. 中国给水排水,2014(11):62-65.

URL      摘要

农村集中供水工程是加强农村基础设施建设、提高农村生活水平的重要举措。以北湾农村供水工程为例，实行分层分布式模式和组态结构，建立了现地和集中控制两级控制结构，将水利工程技术、计算机信息处理、自动控制、通信、传感和图像处理等技术进行集成，构建了集中供水工程的自动控制系统，通过图像、图表和文字等形式，实现了显示、控制、查询、统计、追忆等数据管理功能，可有效提高农村集中供水工程管理水平。
[4] 蒋建明,史国栋,李正明,等.

基于无线传感器网络的节能型水产养殖自动监控系统

[J]. 农业工程学报,2013(13):166-174.

DOI:10.3969/j.issn.1002-6819.2013.13.022      URL      [本文引用: 1]      摘要

水产养殖的规模化发展和人力成本的不断上升迫切需要建立水质参数的无人值守自动监控系统。该文提出了一种基于改进型低能耗分层分群协议(LEACH)的Zigbee无线传感网络的水质监测和基于西门子PLC的变频增氧控制系统。在LEACH-C通信协议中,由基站根据各节点剩余能量的估算值选定簇首,达到各节点供电电池剩余能量的均衡,同时从系统的实际控制精度出发,当节点测量到的溶解氧浓度值与上次发送值误差在0.02mg/L范围内时,不向簇首发送数据,达到节约供电电池能量的目的,经试验发现采用优化后的LEACH-C协议,比采用常规的LEACH协议网络有效寿命延长33.33%。适合鲈鱼生长的水体溶解氧质量浓度大于4.5mg/L,但随着浓度的上升增氧效率将逐步降低,因此设定应急增氧的区间为4.5～5.5mg/L。控制系统根据无线传感网络测量的溶解氧质量浓度值,采用PI-PID控制水体溶解氧浓度。保证了水体溶解氧质量浓度始终适合鱼类生长。通过试验验证,与人工粗略控制相比,这种控制方法大幅降低了人力成本和节约了51%的电能。该文可为水产养殖自动控制研究提供参考。
[5] 吕君,赵云鹏,倪珅.

伊春市友好区集中供热系统改造

[J]. 低温建筑技术,2014(3):40-42.

DOI:10.3969/j.issn.1001-6864.2014.03.016      URL      [本文引用: 1]      摘要

在城市集中供热系统改造过程中,提出分布式混水直供的供热系统.该系统工艺简单、运行稳定、供热效果良好,同时运行调节方案灵活,可根据供热面积的变化,采用混水直供和分布混水直供的供热方式,该系统城市集中供热改造中值得大力推广.
[6] 梁海霞,刘庆刚,孟凡文.

采用Micro2080 Controller与MCGS的热力站自控系统设计

[J]. 制造业自动化,2014(12):128-130.

[本文引用: 1]

[7] 姬剑波.

基于S7-300PLC的主扇风机分布式自动监控系统

[J]. 煤矿机械,2013(2):217-219.

URL      [本文引用: 1]      摘要

提出了一种基于S7-300 PLC以及Profibus和MODBUS的煤矿主扇风机分布式自动监控系统的设计方案,给出了该系统的硬件结构和PLC的软件结构。实际应用表明,该系统能够实现通风机的远程监控以及无人值守,提高了主扇风机系统的自动化程度和运行可靠性。
[8] 张旭,宋军,潘立平.

分布式变频供热系统改造实践(运行篇)

[J].区域供热,2011(5):50-54,58.

DOI:10.3969/j.issn.1005-2453.2011.05.009      URL      [本文引用: 1]      摘要

本文以某热力公司为实例,主要介绍了分布式变频集中供热系统的运行与控制问题,重点探讨了节能运行策略、系统安全性.经过一个采暖季的实际运行,实现了大幅度的节电和节煤效果,同时提高了管理效率.
[9] 姚景峰,马春燕,刘鹏,等.

基于S7-400H PLC和WinCC的通风机集控系统设计

[J]. 煤矿机械,2013(5):279-281.

[本文引用: 1]

[10] 赵建敏,李琦.

基于GPRS的无人值守热力站控制系统

[J]. 计算机测量与控制,2013(2):362-364.

URL      [本文引用: 1]      摘要

集中供热已经成为我国北方城市取暖的主要形式,实现热力站自动控制成为供热公司节约成本和提高供热效率的重要途径；基于GPRS通讯技术、采用STM32 微处理器为控制核心、μCOS-Ⅱ为操作系统,设计并实现了热力站无人值守控制系统；该系统测量和传输热力站一、二次网的温度、压力等工况参数,并给出了 热力站循环泵和补水泵的控制策略,实现了热力站自动运行,为热网的热平衡分配控制提供了一种可行的控制方法；经过试运行,温度、压力测量误差0.2％以 内,数据传输可靠,节省电能,经济效益显著.
[11] 林舒宜,张炳伟.

集中供热智能无人值守换热站自控系统的设计与实现

[J]. 自动化与仪表,2013(9):50-53.

DOI:10.3969/j.issn.1001-9944.2013.09.013      URL      摘要

通过对无人值守换热站的优化设计．借助Intemet网，将PLC控制系统所采集到的换热站数据信息、视频信息上传到远程服务器，服务器以网页的形式发布到公网上，既方便了运行维护人员的监控，又提升了热网管理人员的效率。该设计已成功地应用在天津天保热电有限公司的十余个换热站中，具有很好的推广价值。
[12] 于树利,王洪元,周翠丽,等.

基于XD供热控制器的无人值守换热站监控系统的设计

[J].中国高新技术企业,2012,23:33-35.

URL      摘要

文章通过对作为我国北方冬季热能供应重要部分的热力换热站供热特点的研究,探索和设计出基于XD供热控制器的无人值守换热站监控系统,成功解决了针对随时段不同对热的需求也不同的公共建筑经济、舒适和节能供热。
[13] 丁世馨,韩龙.

集中供热工程无人值守换热站自控系统

[J].区域供热,2007(4):35-39.

DOI:10.3969/j.issn.1005-2453.2007.04.011      URL      摘要

通过无人职守换热站控制系统的建设,能极大地提高供热企业的管理水平,并通过换热站的优化节能控制运行策略,为供热企业节省大量的煤耗、电耗,创造巨大的经济效益.
[14] 谢维.

节能型无人值守换热站的智能控制系统

[J]. 计算机测量与控制,2011(7):1614-1618.

URL      摘要

针对换热站控制的现状,提出了一种具有无人值守功能的智能系统方案,主要由人机界面、Twido PLC、ATV71变频器、GPRS通讯模块组成;重点阐述了二次供水温度的自动化控制回路与具体实施,循环泵和补水泵的变频控制方案,及通过GPRS网络进行远程监控的数据传输设计;运行证明,程序模块设计合理,算法控制精度高,远程通讯网络可靠稳定;通过在北方某城市换热企业的应用,节省了大量的煤耗电耗等能源,经济效益显著。
[15] 刘景峰.

无人值守、节能型换热站初步设计

[J]. 区域供热,2009(5):37-39,43.

DOI:10.3969/j.issn.1005-2453.2009.05.008      URL      摘要

随着社会的发展,各种机械设备逐年增加,能源的紧缺,节能被社会各界所关注,在换热站内循环泵几乎全天24小时在运转,这就大大浪费了电能,笔者从实际出发,初步设计了无人值守、节能型换热站,以供参考。
[16] 王星光,蔡成都.

无人值守换热站自动化的标准化设计

[J]. 数字技术与应用,2015(5):135.

[本文引用: 1]
