摘要
结合频域低相干光干涉及计算机断层重建技术,建立了光学折射率三维重建系统,系统主要包括宽带光源、光纤迈克尔逊干涉仪、光谱仪。由光谱仪采集探测光和参考光的干涉光谱,经傅里叶变换计算样品折射率的直线投影,利用滤波反投影算法进行折射率重建,得到样品的三维折射率分布。用塑料管对本方法进行了实验验证,该系统适合于对折射率均匀和非均匀的样品进行三维成像,该系统能检测到的折射率灵敏度约为0.01。本实验系统适合于作为本科生综合设计性物理实验项目。
关键词：
Abstract
Optical refractive index (ORI) is one of the most important physical parameters for the description of the characterization of optical material, and measurement of ORI is crucial for research and industrial applications. We demonstrate establish an experimental system for three-dimensional imaging of ORI by combining low-coherence interferometry in frequency domain and computed tomography. The experimental system mainly consists of a broadband light source, an optical fiber Michelson interferometer and a spectrometer. The interference spectra of the detection light and reference light are acquired with the spectrometer, and the parallel projection of optical refractive index is calculated from the acquired interference spectra by Fourier transformation. The three-dimensional distribution of refractive index is reconstructed by the filtered back-projection algorithm. We experimentally demonstrate this system by cross-sectional imaging of a plastic tube. The present system is suitable for three-dimensional imaging of samples with homogeneous and inhomogeneous ORI distributions, and the ORI sensitivity is 0.01. The imaging system is suitable to be used as a synthetic and designing experiment in physical experiment teaching for undergraduates.
Keywords：
折射率是表征光学介质特性的基本参量之一,折射率的测量具有重要的意义;且密度、浓度、温度、应力等物理量的变化均会引起折射率的相应变化,通过测定折射率的变化,可以确定这些相关物理量,因此,在生物、医学、食品、环境科学、石油化工等领域,对折射率的检测具有重要的意义及应用价值,如通过测量液体折射率进行纯度鉴别、浓度的定量分析等[1-4]。目前测量物质折射率的方法很多,一般分为两类:一类是通过几何光学的方法,以折射和反射定律为理论基础,通过测量光通过材料时的偏折角度确定材料的折射率;另一类是波动光学方法,主要利用介质对透射光相位的影响测定折射率,具有代表性的测量方法有最小偏向角法、掠入射法、布儒斯特角法、干涉法等,这些方法只适合于折射率均匀的样品[5-9],不能用于折射率非均匀样品。
近几年,结合低相干光干涉技术及计算机三维重建技术,发展了多种折射率三维重建方法,用于非均匀介质的折射率三维重建,如用数字全息显微镜法对细胞折射率层析成像[10],用OCT的双焦光学相干折射测量法对浑浊介质成像[11],用反射和透射OCT重建折射率的空间分布[12-14],折射率三维重建已经成为一种新的成像方法。
本文介绍一种基于频域低相干光干涉的折射率三维重建实验系统,该系统主要由宽带光源、光纤迈克尔逊干涉仪、自制光栅光谱仪组成,由光谱仪采集穿过样品的前向散射光和参考光的干涉光谱,经傅里叶变换计算样品折射率的投影,利用滤波反投影算法进行折射率重建,得到样品的三维折射率分布,用LabVIEW和Matlab进行实验系统控制及折射率重建,该系统适合于对折射率均匀和非均匀的样品进行三维成像。

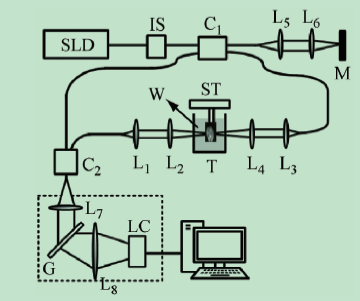

本文建立的基于频域低相干光干涉的折射率三维重建实验系统如图1所示,该系统主要由宽带光源、光纤迈克尔逊干涉仪、自制光栅光谱仪组成。宽带光源为超辐射发光二极管(SLD),中心波长为840 nm,带宽为62 nm,宽带光源发出的光耦合进入光纤,经过隔离器进入耦合器,从耦合器出来后分成探测光和参考光,参考光经过准直器L5形成平行光,经透镜L6会聚于反射镜M表面;探测光经过准直器L3形成平行光,经透镜L4汇聚,汇聚的探测光经过透镜L2形成平行光,再经过透镜L1进入光纤,透镜L2和L4形成的焦点作为成像区域,选择合适的透镜L2和L4在焦点处形成较大景深,当穿过样品的光的锥角比较小时,光锥近似为平行直线,和光学投影层析的原理类似[15],如图2所示。参考臂反射的光和透过样品的光由耦合器C2进入自制的光栅光谱仪,如图1中点线框所示,由线阵相机记录探测光和参考光的干涉光谱,并由此计算样品的折射率投影值,用一个一维电动平移台移动样品(见图2中x方向),得到样品折射率的平行直线投影。
图1 折射率三维重建实验系统|||| SLD-超辐射二极管光源,IS-隔离器,C1、C2-耦合器,L1~L8-透镜,M-反射镜,W-水,ST-平移-旋转平台,T-水槽,G-光栅,LC-线阵相机
为了采集样品不同方向的投影,用一个一维电动平移台和一个步进电动机带动样品平移和转动。首先选定样品的一个横截面(和z方向垂直,z方向为步进电动机转轴方向),用电动平移台沿x方向以一定步距平移样品,在每个平移位置采集干涉光谱,得到折射率平行投影,以1.8°的步距使样品转过360°,在每一角度,重复样品平移及采集过程,得到样品不同方向的平行投影数据。
为减小样品—空气界面的光折射,把样品浸入水中进行测量,假设沿探测光的折射率分布为n
式中:nw表示水的折射率。积分沿探测光的方向进行。

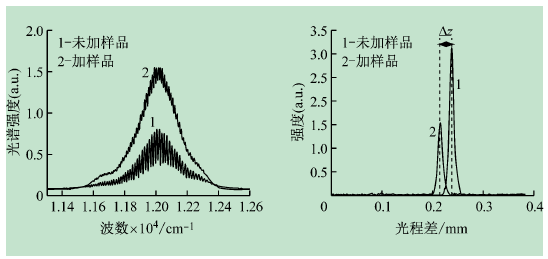

图3(a)中曲线1和2分别表示未加样品、加样品后典型的干涉光谱,其理论表达式可近似表示为:
式中:F
平移和转动样品,能采集到样品一截面内足够方向的平行直线投影,调用Matlab的iradon()函数,用滤波反投影算法重建出样品的折射率分布n

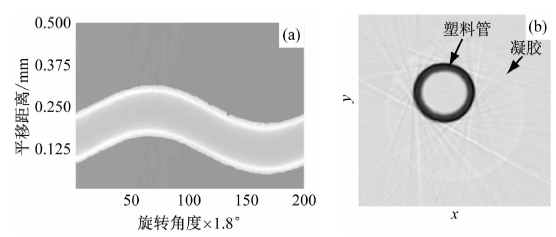

用图1所示的基于频域低相干光干涉的折射率三维重建实验系统对一塑料管进行实验。把塑料管嵌入一透明凝胶圆柱体中,置于图1中平移-旋转平台,塑料管沿步进电动机转轴方向放置,以20 μm的步距平移样品,以1.8°的步距使样品转过360°,由光谱仪采集干涉光谱,经傅里叶变换计算样品折射率平行投影,共采集到400组平行投影数据,用Matlab的iradon()函数进行重建,选取Shepp-Logan滤波器及线性插值。由于塑料管的各个横断面为形状近似相同的圆环,故图4显示了其中一个横断面重建结果。重建结果和样品完全吻合,验证了建立的基于频域低相干光干涉的折射率三维重建实验系统及重建算法的正确性。图4(b)中,塑料管外的完全透明的凝胶也清晰可见,凝胶由2%琼脂制成,其折射率约为1.343,而水的折射率为1.33,所以可断定用该系统测量样品折射率时的精度至少为0.01。
建立的基于频域低相干光干涉的折射率三维重建实验系统可以对均匀及非均匀样品进行折射率分布成像,该系统能检测到的折射率灵敏度约为0.01。样品的对比度及形状和重建结果都基本吻合,边缘清晰。通过对一塑料管进行成像,验证了所建立的基于频域低相干光干涉的折射率三维重建实验系统及重建算法的正确性。从重建结果来看,存在较大的伪迹,这是因为为了提高实验速度,在平移和旋转样品时,选择了较大的步长,如果减小步长,同时优化系统,减小探测光斑的尺寸可进一步提高系统的空间分辨率。
本实验系统包括光学、图像重建及计算机控制多学科知识,该系统可利用实验室常用设备建立,用LabVIEW和Matlab进行实验系统控制及折射率重建,成本较低,设计新颖,物理思想清晰,非常适合于作为综合设计性物理实验项目。
