20英寸双层可缠绕式外输软管生产工艺分析

海洋工程装备与技术 ›› 2015, Vol. 2 ›› Issue (3): 189-195.

• 海洋工程装备设计技术 • 上一篇下一篇

20英寸双层可缠绕式外输软管生产工艺分析

单学永, 周毅

中海油能源发展采油服务公司,天津 300457

收稿日期:2015-05-26 出版日期:2015-06-10 发布日期:2016-01-21
作者简介:
作者简介:单学永(1970-),硕士,高级工程师,主要从事海洋石油工程和项目管理方面的研究。

Manufacturing Technique Analysis of 20 Inch Double-Carcass Reeling Offloading Hose

Xue-yong SHAN, Yi ZHOU

CNOOC Energy Technology & Seruices-Oil Production Services Co., Tianjin 300457, China

Received:2015-05-26 Online:2015-06-10 Published:2016-01-21

摘要/Abstract

摘要：

外输软管是安装在输油终端与转运油轮之间的重要设备,承担着原油输送的重任,结构复杂、技术要求高,生产制造长期被发达国家的少数几家生产厂家所垄断。结合外输软管国产化的艰辛历程,通过分析外输软管的结构和材质特点,并参考国际通用的GMPHOM 2009输油软管标准,对20英寸可缠绕式漂浮主管生产工艺进行了详细的分析。

关键词: 外输软管, 生产工艺, 可缠绕

Abstract:

Marine offloading hose is an important equipment which has been installed between oil production and storage unit and shuttle tanker. Marine offloading hose has a complex structure and plays a key role in oil transportation, which makes it require high technology. For a long time, a few companies from developed countries have a monopoly on this industry. We introduce the long course of marine offloading hose localization and analyze the production technology of 20 inch double-carcass reeling floating main hose through the characterization of its structure and material with the international standard GMPHOM 2009 for marine offloading hose as a reference.

Key words: marine offloading hose, production technology, reeling

中图分类号:

TE973

单学永, 周毅. 20英寸双层可缠绕式外输软管生产工艺分析[J]. 海洋工程装备与技术, 2015, 2(3): 189-195.

Xue-yong SHAN, Yi ZHOU. Manufacturing Technique Analysis of 20 Inch Double-Carcass Reeling Offloading Hose[J]. Ocean Engineering Equipment and Technology, 2015, 2(3): 189-195.

图/表 19

图1

表1

表2

图2

图3

表3

图4

图5

图6

图7

图8

表4

表5

图9

图10

图11

图12

图13

表6

参考文献 8

[1]	彭维香,王维相. 自浮式(海上漂浮/半漂浮式)大口径输油胶管的研究[J].中国橡胶,2010(12):38.
[2]	郝伟. 海上输油漂浮胶管的研制[J].橡胶工业,2014(12):741. doi: 10.3969/j.issn.1000-890X.2014.12.007 URL
[3]	中华人民共和国国家质量监督检验检疫总局,中国国家标准化管理委员会.近海停泊排吸油橡胶软管[S].2014.
[4]	白鹏,王维湘.橡胶软管胶料压出工艺和硫化技术进展[J].中国橡胶,2011(11):35.
[5]	帅长庚,何琳.帘线缠绕增强肘形橡胶软管耐压强度计算[J].工程力学,2008(6):230.
[6]	杨慈文,赵三桥.缠绕胶管的生产工艺及产品性能[J].天津橡胶,2002(1):28.
[7]	李敏, 张启跃.橡胶工业手册[M].北京:化学工业出版社,2012.
[8]	Oil Companies International Marine Forum. Guide to manufacturing and purchasing hoses for offshore moorings (GMPHOM 2009)[S]. 2009.

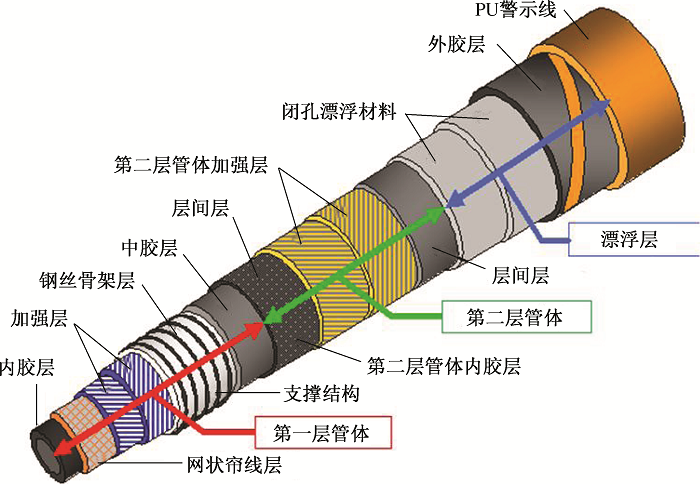

序号	名称	规格参数
1	内胶层	耐油合成橡胶

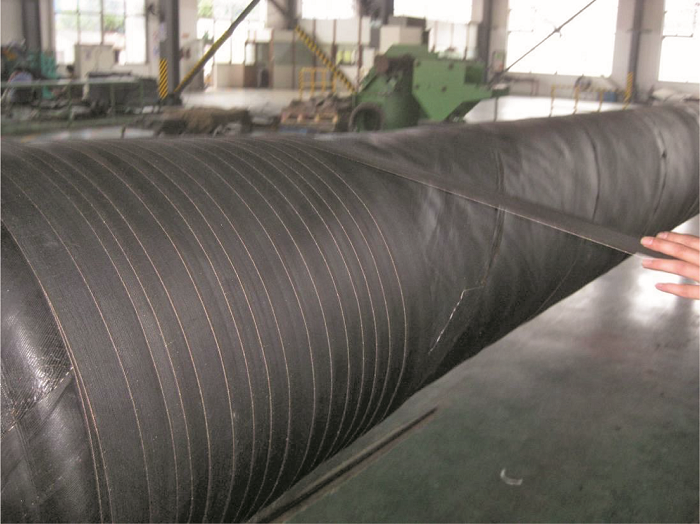

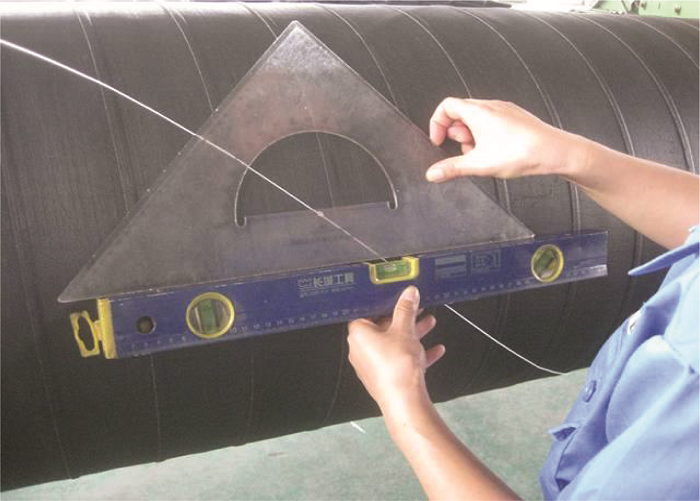

2	主加强层	尼龙

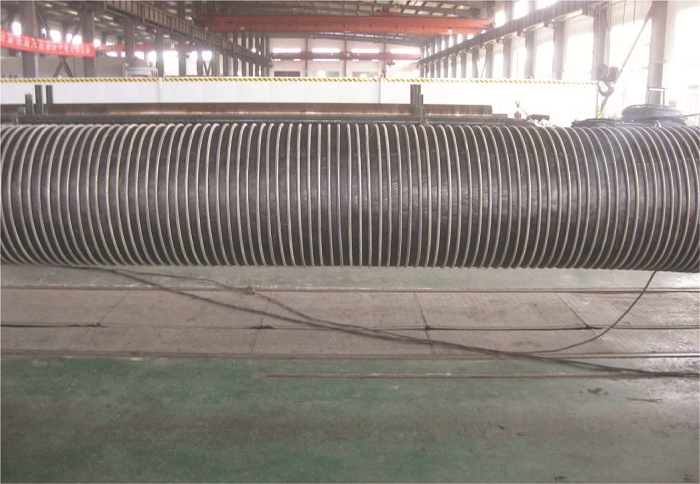

3	钢丝骨架层	钢丝(英国标准BS 3592 part 1)
4	漂浮层	交联聚乙烯泡沫
5	外胶层	耐磨合成橡胶

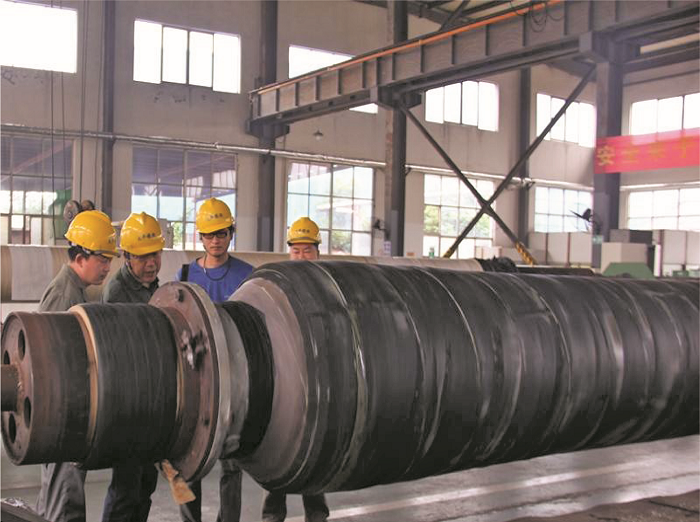

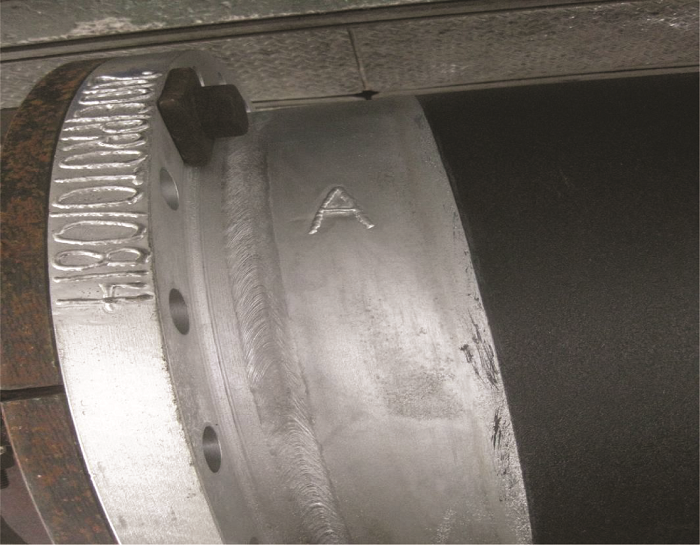

6	法兰	美国材料与试验协会标准ASTM A105N(最大含碳质量分数不超过0.25%)
7	短节	ASTM A-285C(最大含碳质量分数不超过0.23%)

序号	名称	规格参数
1	制造标准	GMPHOM 2009
2	型号	20英寸(500 mm)ASME B16.5 #150法兰双层可缠绕式漂浮主管
3	额定工作压力/kPa	1 900
4	第一层爆破压力/kPa	9 500
5	第二层爆破压力/kPa	3 800
6	允许的操作压力/kPa	-85~-1 900
7	最小弯曲半径	3 000(6D)
8	允许最大流速/(m·s^-1)	21
9	适用的温度/℃	-29~52
10	输送介质温度范围/℃	-20~82
11	标准长度/mm	10 700(出厂长度公差不超过1%)
12	最小储备浮力/%	20
13	静水压力性能	永久伸长率不超过0.7%,临时伸长率不超过2.5%
14	最大芳香烃含量	50
15	导电性能	连续
16	允许的轴向载荷/kN	600
17	外径尺寸/mm	1 000(出厂外径公差不超过5%)
18	漏油报警系统	具备第一层漏油报警装置

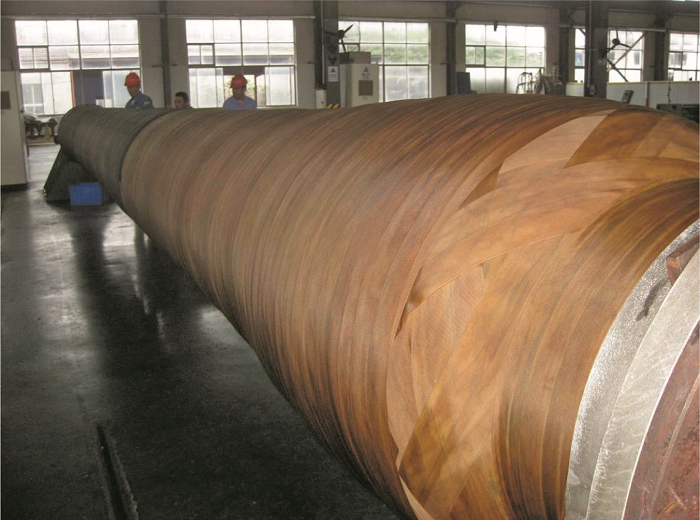

密度 /(0.1 cm^-1)		抗拉强度 /(N·mm^-2)		扯断伸长率 /%		干热收缩率 /%
经向	纬向	经向		经向	纬向	经向
81	9	420	—	21.06	—	-2.0

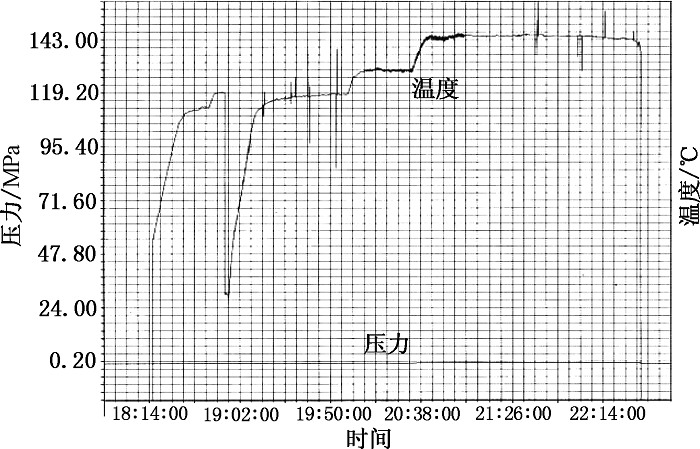

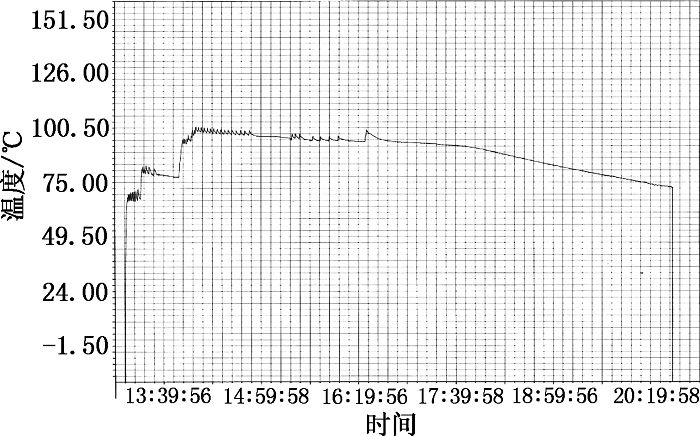

序号	名称	适宜硫化温度
1	天然橡胶	140~150
2	丁腈橡胶	130~160
3	丁苯橡胶	130~190
4	氯丁橡胶	140~160

序号	名称	材质	厚度
1	内胶层	丁腈橡胶	7
2	中胶层	天然+丁腈橡胶	30

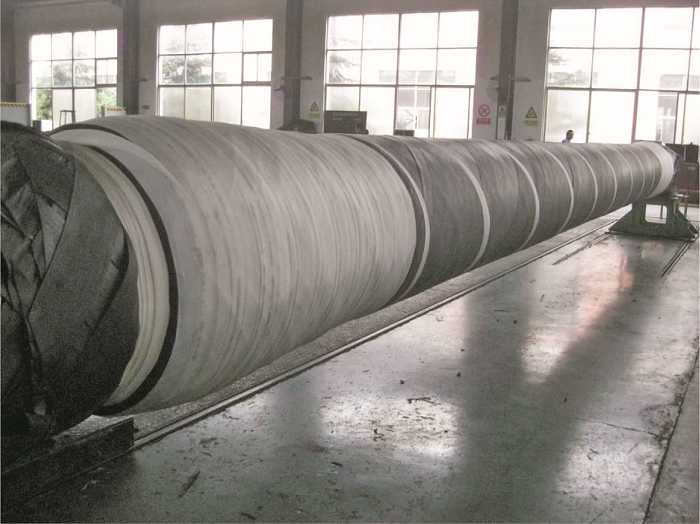

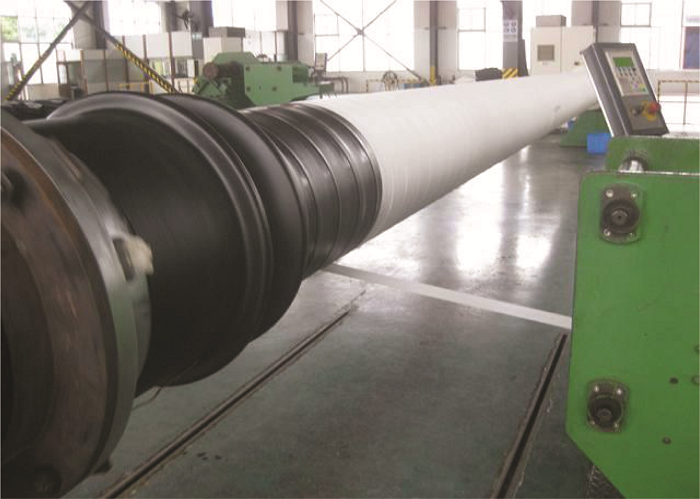

3	漂浮层	交联聚乙烯泡沫	120

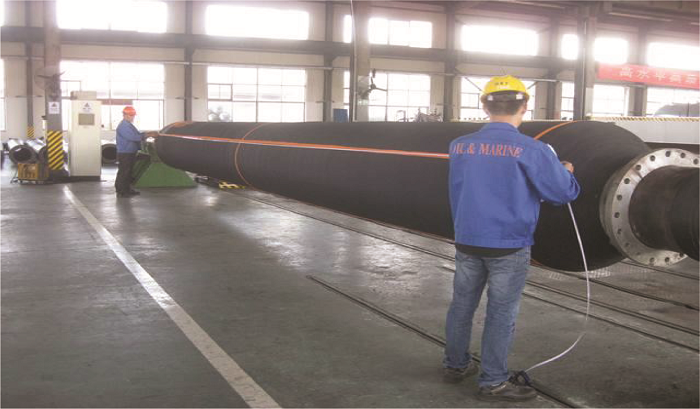

4	外胶层	天然+氯丁橡胶	10

20英寸双层可缠绕式外输软管生产工艺分析

Manufacturing Technique Analysis of 20 Inch Double-Carcass Reeling Offloading Hose

RichHTML

PDF (PC)

可视化

摘要/Abstract

引用本文

使用本文

图/表 19

参考文献 8

相关文章 1

编辑推荐

Metrics

本文评价

序号	检验项目	检测数据	标准要求	结果
1	内胶层至漂浮层层间黏合强度/(N·mm^-1)	>7	6	合格
2	外胶层黏合强度/(N·mm^-1)	7	4	合格
3	临时伸长率/%	0.93	≤2.5	合格
4	永久伸长率/%	0.19	≤0.7	合格
5	电阻/Ω	1.8	≤8.025	合格
6	储备浮力/%	29.3	≥20	合格
7	最小弯曲半径/mm	3 000	3 000	合格
8	第一层管体爆破压力/kPa	11 380	9 500	合格
9	第二层管体爆破压力/kPa	5 830	3 800	合格
