绥中36-1油田聚合物驱设备布置研究

海洋工程装备与技术 ›› 2015, Vol. 2 ›› Issue (3): 163-167.

• 海洋油气勘探开发技术与装备 • 上一篇下一篇

绥中36-1油田聚合物驱设备布置研究

杜志胜¹, 徐锦锦², 马超¹, 张发¹

1.中海油能源发展装备技术有限公司工程设计研发中心,天津 300452
2.海洋石油工程股份有限公司,天津 300461

收稿日期:2015-03-26 出版日期:2015-06-10 发布日期:2016-01-21
作者简介:
作者简介:杜志胜(1982-),男,工程师,主要从事海洋工程设计工作。

Research on Polymer Flooding Equipment Arrangement of SZ 36-1 Oilfield

Zhi-sheng DU¹, Jin-jin XU², Chao MA¹, Fa ZHANG¹

1.CNOOC EnerTech Equipment Technology Research & Design Center, Tianjin 300452, China
2.Offshore Oil Engineering Co., Ltd., Tianjin 300461, China

Received:2015-03-26 Online:2015-06-10 Published:2016-01-21

摘要/Abstract

摘要：

聚合物驱在海上平台的应用已超过10年,聚合物驱配套技术已经非常成熟。但是,在工程实施阶段聚合物驱设备规划及与生产设备配伍等方面尚存在问题。根据绥中36-1油田开展的聚合物驱工程,研究出适用于井口平台的聚合物驱设备布置方案,提出增加甲板面积的不同方案,并提出了聚合物驱设备布置的优化方向。

关键词: 海上平台, 聚合物驱, 设备布置, 甲板面积

Abstract:

Polymer flooding has been applied to offshore platform for more than 10 years. Polymer flooding technology has been very mature by now. However, there are still some problems in polymer flooding equipment planning and compatibility for production equipment etc. According to the development of SZ 36-1 Oilfield polymer flooding project, we propose different equipment arrangement plans for varied scales of polymer flooding, including the schemes for increasing the deck area, and put forward the optimization directions of polymer flooding equipment arrangement.

Key words: offshore platform, polymer flooding, equipment arrangement, deck area

中图分类号:

TE42

杜志胜, 徐锦锦, 马超, 张发. 绥中36-1油田聚合物驱设备布置研究[J]. 海洋工程装备与技术, 2015, 2(3): 163-167.

Zhi-sheng DU, Jin-jin XU, Chao MA, Fa ZHANG. Research on Polymer Flooding Equipment Arrangement of SZ 36-1 Oilfield[J]. Ocean Engineering Equipment and Technology, 2015, 2(3): 163-167.

图/表 6

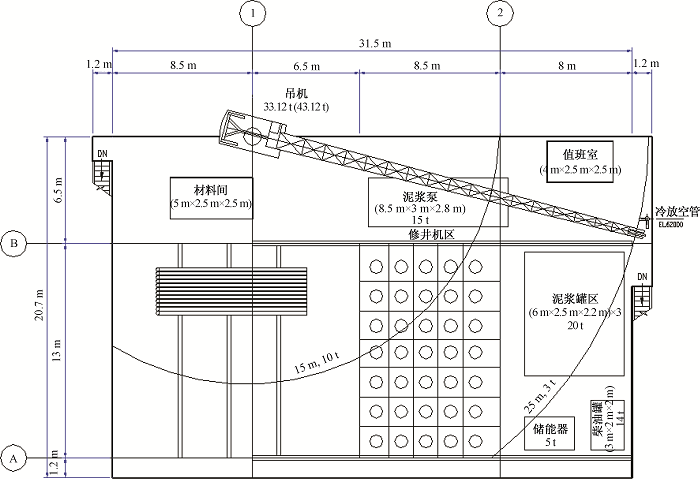

图1

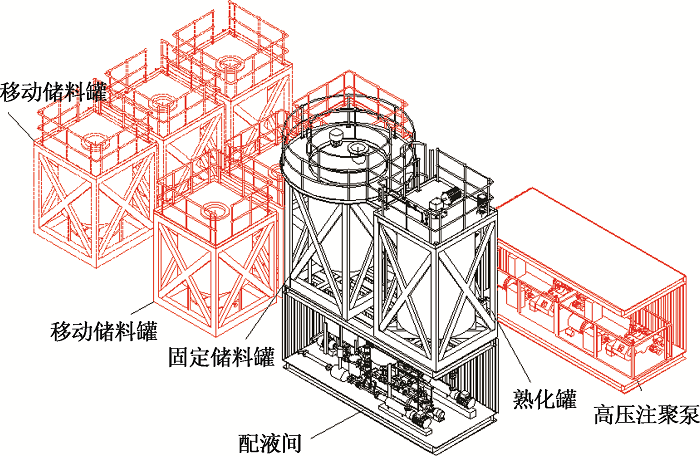

图2

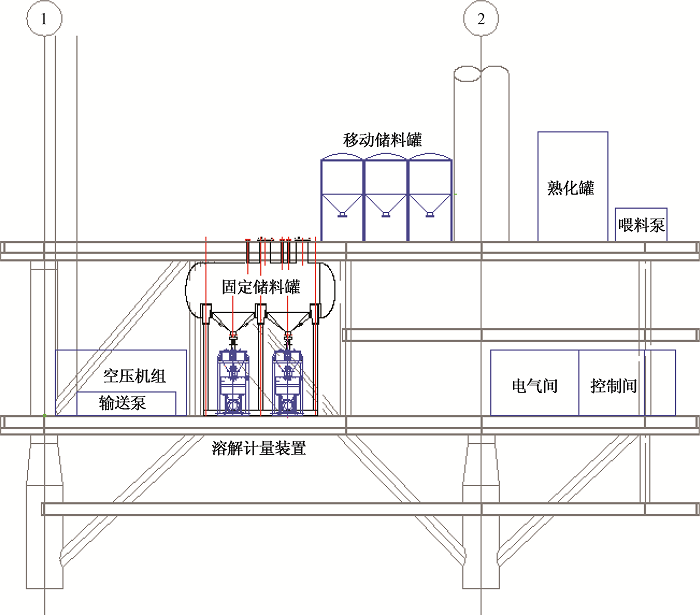

图3

表1

表2

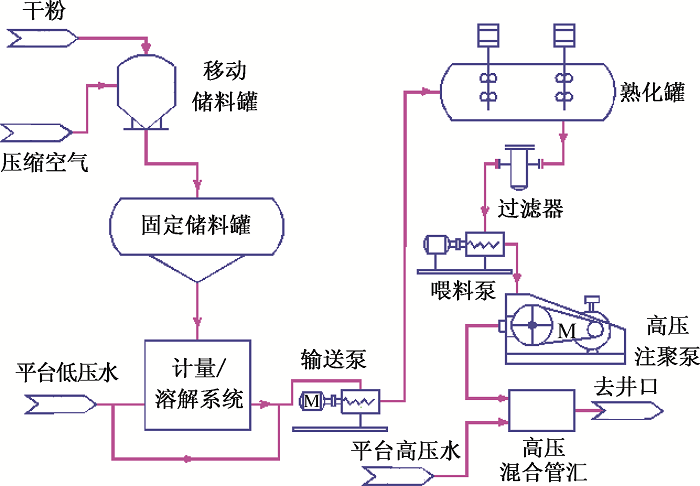

图4

参考文献 7

[1]	赵福麟. EOR原理 [M]. 东营:石油大学出版社,2001.65-87.
[2]	周守为, 韩明, 向问陶, 等. 渤海油田聚合物驱提高采收率技术研究及应用[J]. 中国海上油气,2006,18(6):386. doi: 10.3969/j.issn.1673-1506.2006.06.006 URL
[3]	刘宗昭,刘福海,易飞,等. 海上油田聚合物驱配套技术研究[J]. 中国工程科学,2011,13(5):50. doi: 10.3969/j.issn.1009-1742.2011.05.008 URL
[4]	邹明华, 刘敏, 程心平, 等. 渤海油田井组注聚配注系统优化[J]. 石油钻采工艺,2012,34(S1):88.
[5]	邹明华, 刘敏, 王瑶, 等. 渤海油田聚合物驱配注工艺及系统的改进与应用[J]. 中国海上油气,2013,25(3):57.
[6]	刘敏, 邹明华, 吴华晓, 等. 渤海油田聚合物驱平台配注工艺技术[J]. 中国海上油气,2010,22(4):259.
[7]	American Petroleum Institute. API RP 2A-WSD-2014. Recommended practice for planning, designing and constructing fixed offshore platforms:working stress design[S].2014.

桩	极限承载力/kN		桩重力 /kN	设计承载力/kN				安全系数
桩	受压		受拉	工况	受压	工况	受拉	受压	受拉
0001	30 000	17 500	726.9	OP16	13 931.4	OP11	—	2.05	—
0003	30 000	17 500	726.9	OP18	10 935.4	O14A	1 336.2	2.57	8.48
0005	30 000	17 500	730.5	O14A	13 604.9	OP11	—	2.09	—
0007	30 000	17 500	730.5	OP12	10 555.4	OP16	2 118.4	2.66	6.14

序号	设备名称	单位	数量	设备尺寸(L×W×H)/m	占地面积/m²	总自重/t	运行重量/t
1	氮气发生橇	套	1	3.5×2.5×2.6	8.75	5	5
2	空气发生橇	套	1	6×3×3.5	18	7	7
3	移动式储料罐橇	套	14	2.5×2.5×4.5	87.5	28	98
4	储料系统橇	套	1	11.0×4.0×8.2	44	20	80
5	分散溶解系统橇	套	3	4.5×1.5×3	20.25	6	9
6	输送系统橇	套	1	3.8×2.4×1.1	9.12	8	9
7	喂入系统橇	套	1	5.5×2.9×2	15.95	9	10
8	加速熟化装置	套	3	1×1×1.4	3	1.5	3
9	熟化系统橇	套	3	10×4×5	120	60	240
10	三联过滤器橇	套	1	2.1×2×1.3	4.2	3	4
11	注入系统橇	台	9	4×2.5×1.7	90	90	90
12	电气控制系统	套	1
13	管线流程	套	16	160×0.5×0.5	80	25	30
14	维修工具箱	个	3	3.2×1.8×2.2	18	6	12
总计	—	—	—	—	518.77	268.5	597
