海洋平台中高温管道系统的应力分析

海洋工程装备与技术 ›› 2015, Vol. 2 ›› Issue (1): 36-39.

• 海洋油气勘探开发技术与装备 • 上一篇下一篇

海洋平台中高温管道系统的应力分析

徐红梅, 李磊, 韩华伟, 张工, 张谭龙

中集海洋工程研究院有限公司, 山东烟台 264000

收稿日期:2014-12-12 出版日期:2015-02-20 发布日期:2016-03-31
作者简介:
作者简介:徐红梅(1982--),女,硕士,工程师,主要从事海洋结构物的管道应力分析研究.

Stress Analysis of High Temperature Piping in Offshore Platform

Hong-mei XU, Lei LI, Hua-wei HAN, Gong ZHANG, Tan-long ZHANG

CIMC Offshore Engineering Institute Ltd., Yantai,Shandong 264000, China

Received:2014-12-12 Online:2015-02-20 Published:2016-03-31

摘要/Abstract

摘要：

海洋平台中的排烟管温度很高.管路系统在热胀和冷缩时,会导致管系的热应力,并对连接设备和船体结构产生很大的作用力,因此膨胀节的选型,管路系统的布置,支撑类型和结构等将直接影响船体和连接机器的安全.结合工程实例,采用CAESARⅡ管道应力分析软件对高温管道进行静力学及动力学模态分析.按照大口径管道的弯头和三通的柔性系数对模型进行特殊考虑.经过模拟分析计算,证实该高温管道系统的一次应力和二次应力均满足标准要求.

关键词: 管道应力, 高温, 排烟管, 海洋平台, 大口径管

Abstract:

The temperature of exhaust pipe in offshore platform is very high. This high temperature will cause thermal stress in piping system and large force to connecting machine and hull structure during piping thermal expansion and contraction. Selection of expansion joint, pipeline arrangement, as well as type and structure of the supports have direct effects on the safety of connecting machine and hull structure. Static analysis and modal analysis are carried out with CAESARⅡ piping stress analysis software. The flexible factors of bend and tee of large diameter pipe are included as references. According to the calculation results, the primary stress and secondary stress of high temperature piping system can meet the standards.

Key words: piping stress, exhaust pipe, high temperature, offshore platform, large diameter pipe

中图分类号:

TE973.9

徐红梅, 李磊, 韩华伟, 张工, 张谭龙. 海洋平台中高温管道系统的应力分析[J]. 海洋工程装备与技术, 2015, 2(1): 36-39.

Hong-mei XU, Lei LI, Hua-wei HAN, Gong ZHANG, Tan-long ZHANG. Stress Analysis of High Temperature Piping in Offshore Platform[J]. Ocean Engineering Equipment and Technology, 2015, 2(1): 36-39.

图/表 7

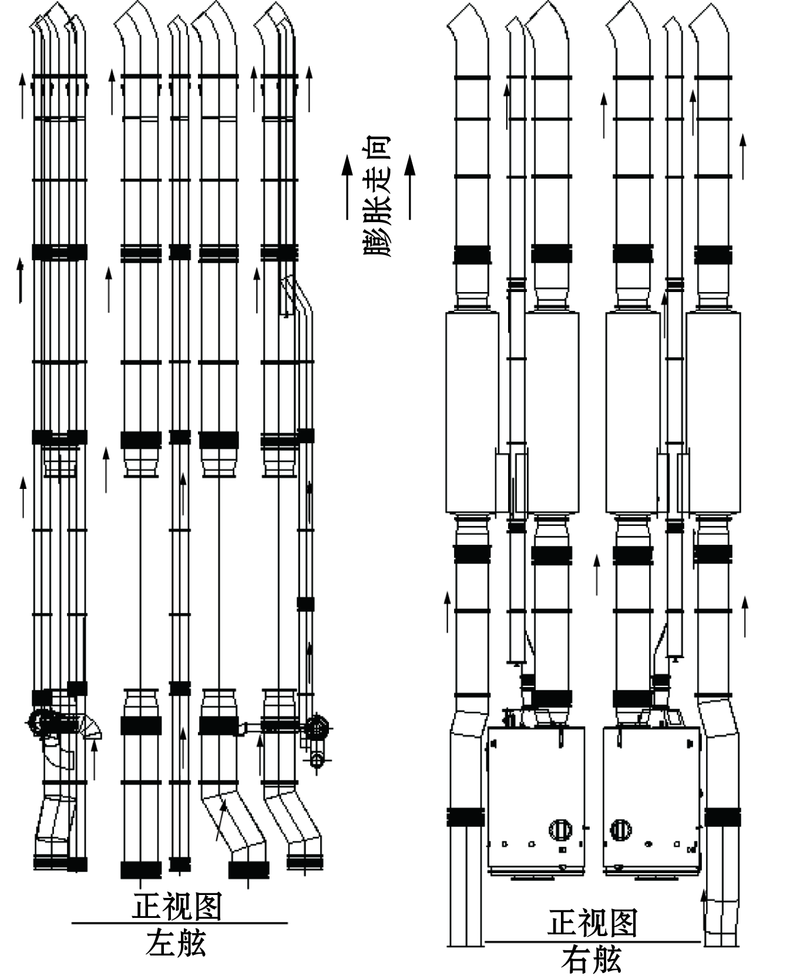

图1

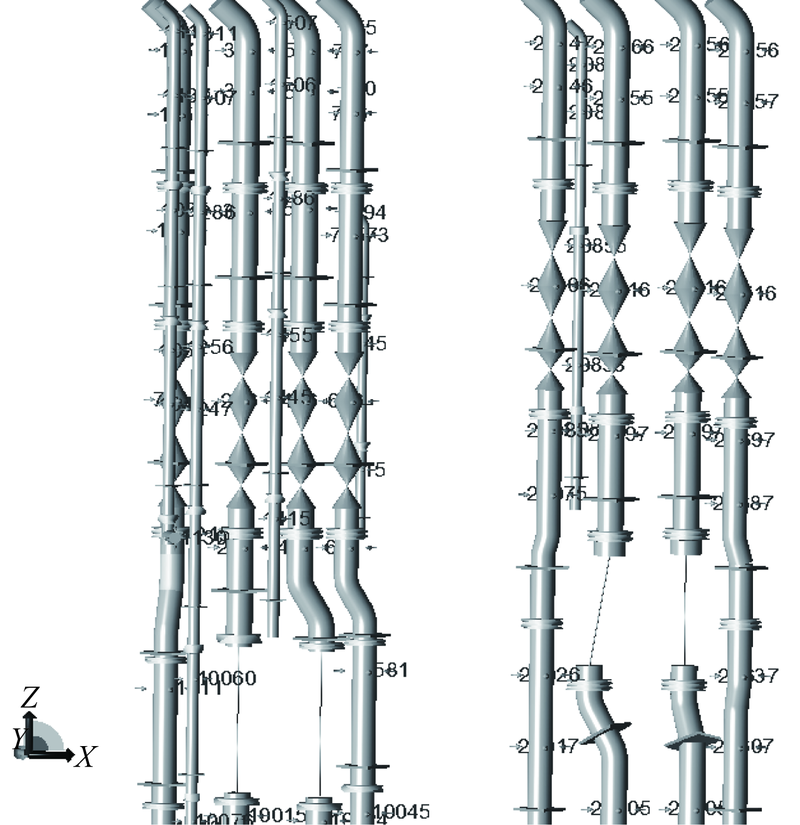

图2

表1

表2

表3

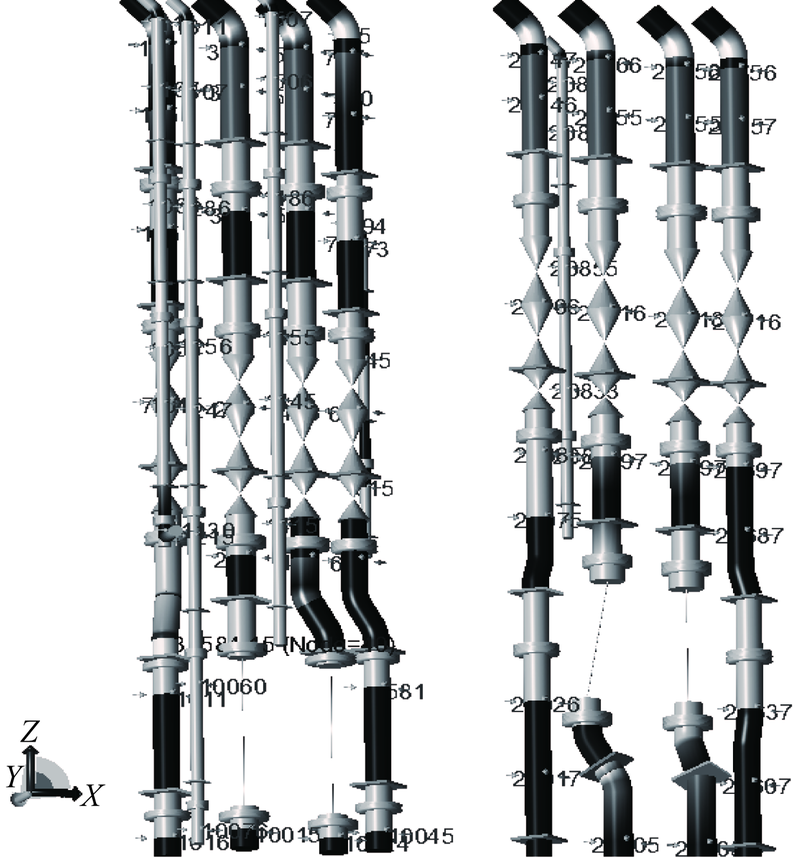

图3

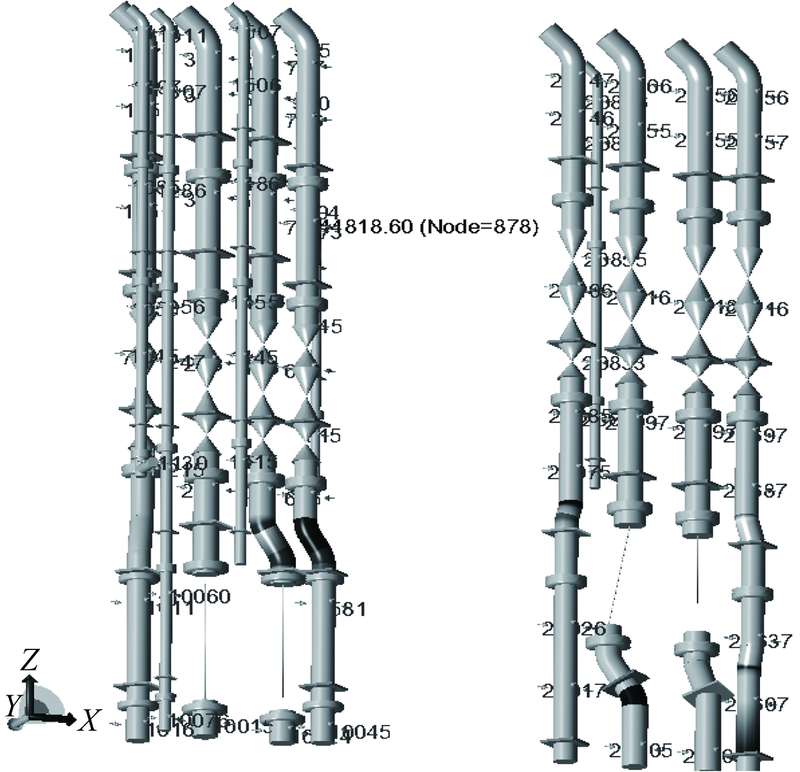

图4

参考文献 6

[1]	邱令国. 一段烟气管道的配管设计与安装[J]. 炼油设计, 1997, 27(3): 51.
[2]	COADE Engineering Software Inc. Piping stress analysis seminar notes[R]. 1998.
[3]	Det Norske Veritas.DNV-RP-D101. Structural analysis of piping systems[S]. 2008.
[4]	American Society of Mechanical Engineers. ASME B31.3. Process piping, ASME code for pressure piping[S]. 2008.
[5]	徐红梅,韩华伟. 自升式钻井平台中高压管道应力分析[J]. 海洋工程, 2013, 31(5): 114.
[6]	刘纯, 陈红冬, 胡波涛. 蒸汽管道应力分析和支吊架调整[J]. 锅炉技术, 2006, 37(4): 74. doi: 10.3969/j.issn.1672-4763.2006.04.019 URL

编号	工况组合	工况描述	应力类型
L1	W+T1+ P1	最大设计工况1	操作工况
L3	W+P1	自重+设计压力	持续工况
L4	W+T1+P1+U1	最大设计工况1+U1	操作工况
?	?	?	?
L7	L4-L1	加速度矢量1	偶然工况
?	?	?	?
L12	L1-L2	位移应力范围T1-T2	热膨胀工况
L13	L7+L8+L9	合成加速度矢量	偶然工况

工况		计算应力 /MPa	许用应力 /MPa	利用率 /%
一次应力	W+P1	36.60	98.22	37.2
二次应力	L1-L2	144.80	293.13	49.4
偶然工况	L7+L8+L9	37.39	130.64	2.1

节点号	位移/mm			转角/(°)
节点号	X轴	Y轴	Z轴	X轴	Y轴	Z轴
29	1.780	2.670	15.787	0.0129	0.0086	0
43	1.632	2.448	14.744	0.0129	0.0086	0
45	2.059	3.088	23.913	0.0125	0.0083	0
50	2.170	3.255	27.749	0.0124	0.0083	0
60	0.002	0.003	-15.601	0.0001	0.0001	0
70	0.001	0.001	-10.651	0	0	0
76	0	0	15.254	0	0	0
80	0	0	27.201	0	0	0
90	0	0	32.002	0	0	0
115	0.029	0.012	17.935	-0.0002	0.0006	0
120	0.050	0.021	27.340	-0.0003	0.0006	0
137	0.130	0.088	29.428	-0.0012	-0.0015	-0.0001
380	0	0	14.903	0	0	0
420	-0.980	0.071	24.981	-0.0010	0.0713	-0.0003
